01. 新手上路实验

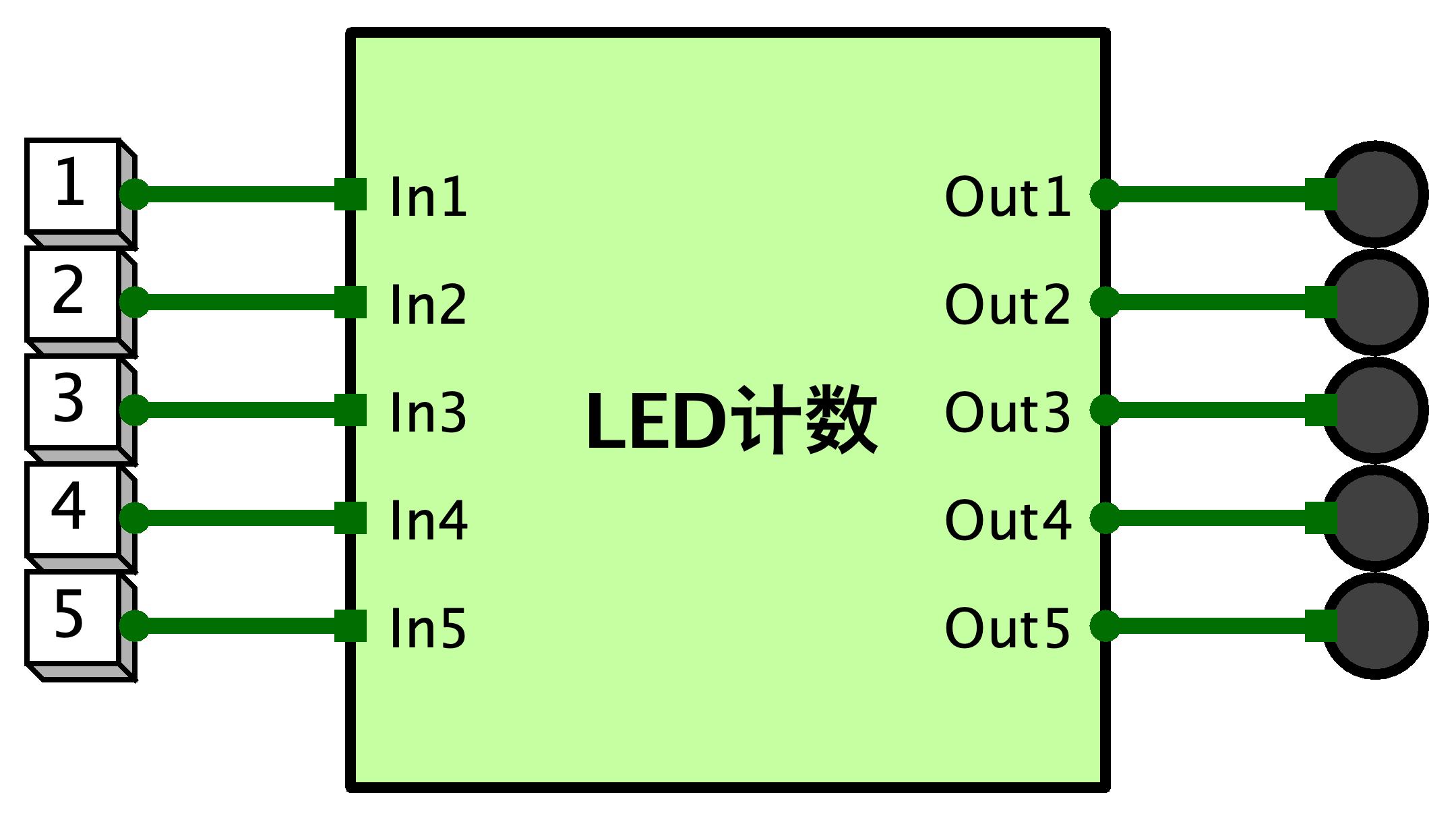

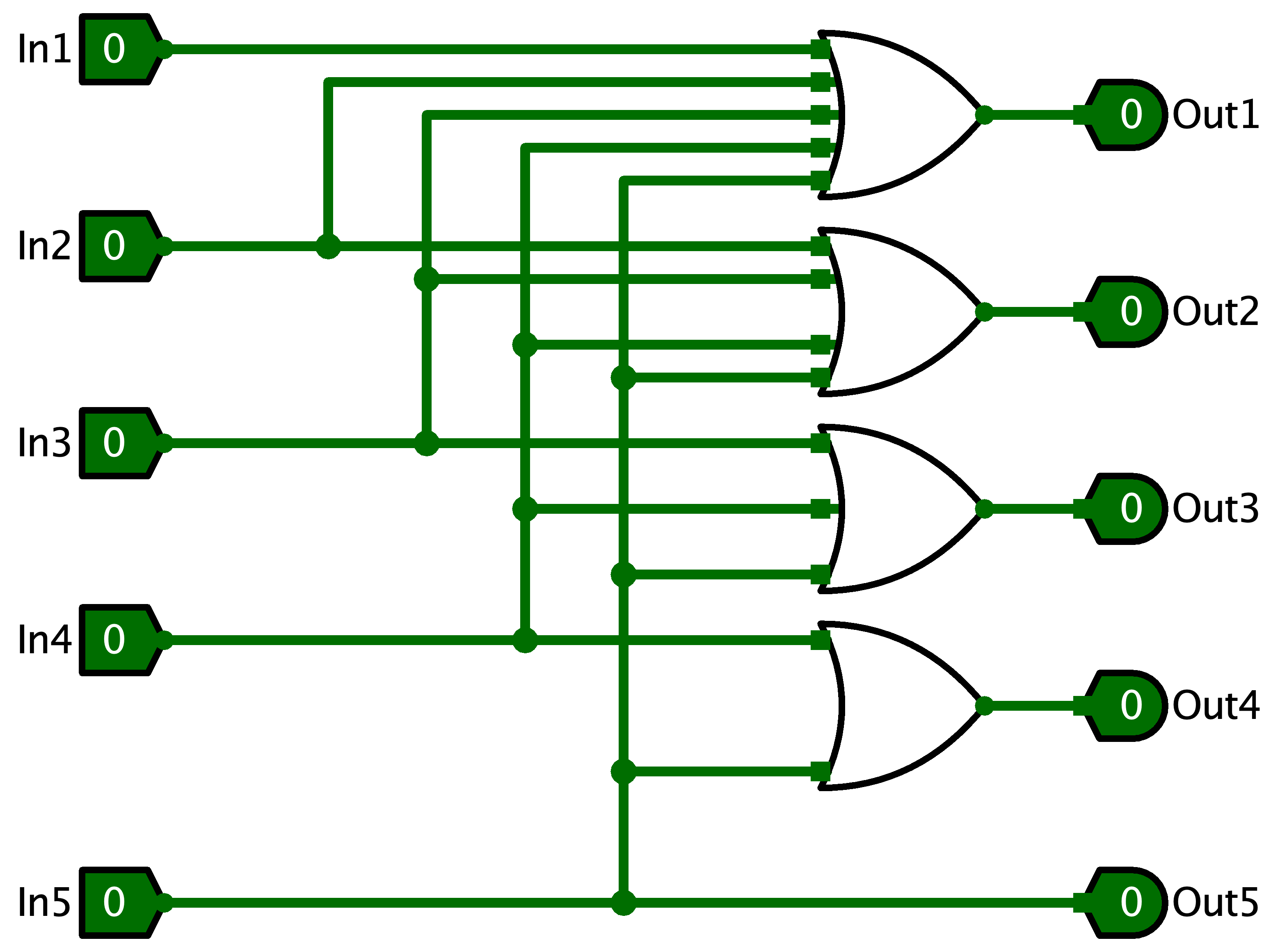

LED 计数
TIP
按图连接即可。

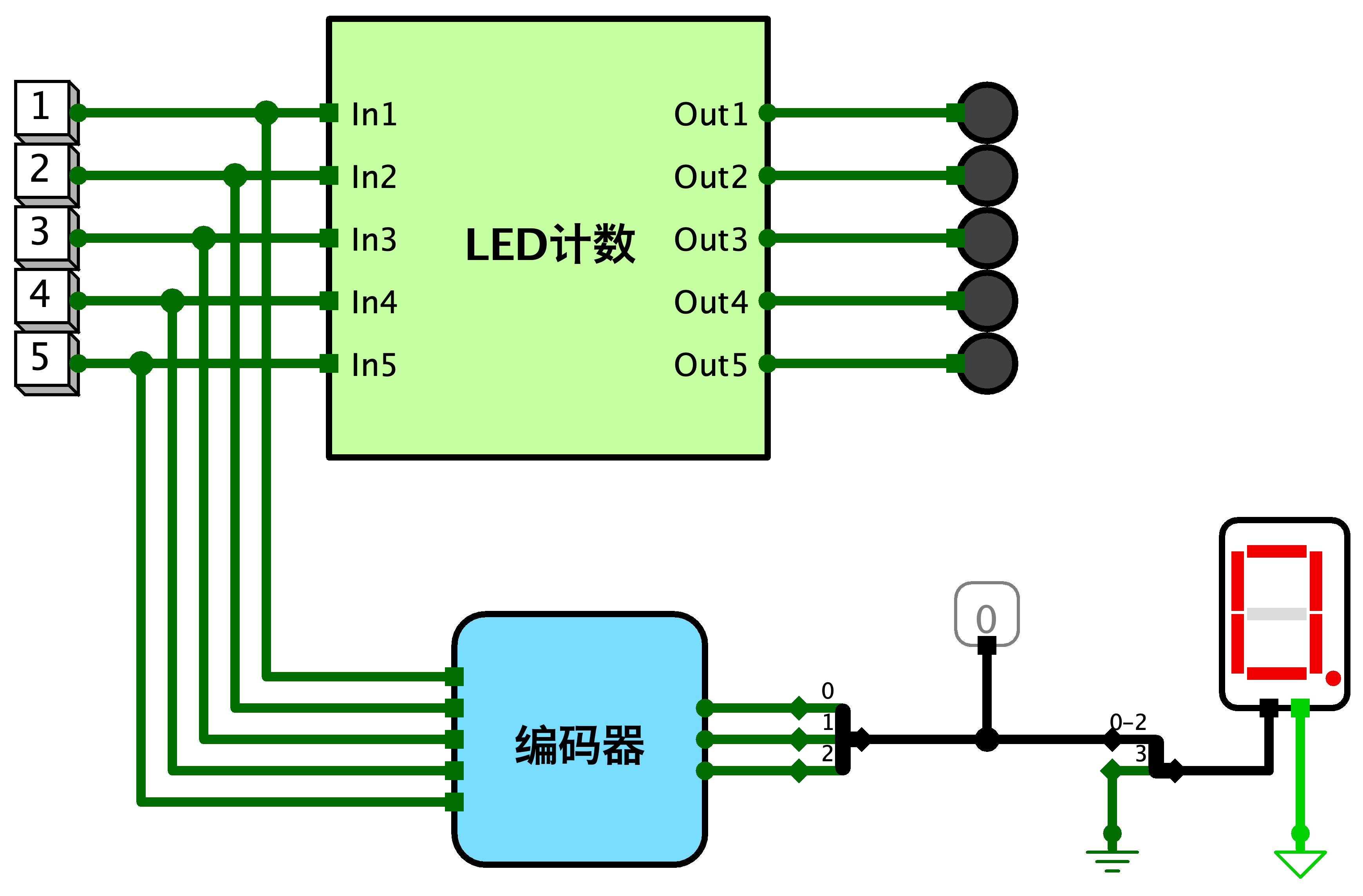

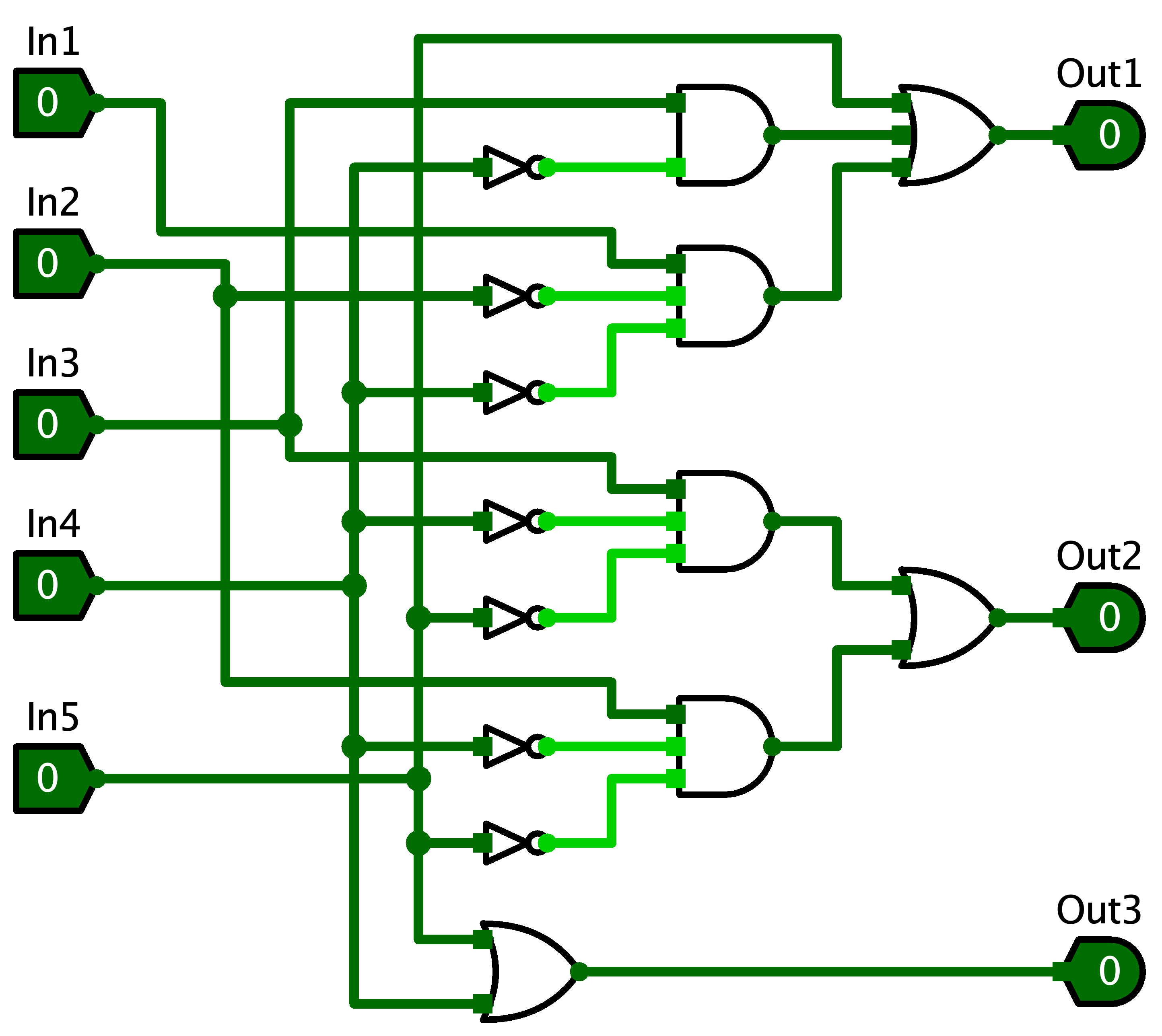

5 输入编码器
TIP
在电路分析中填入 Excel 中生成的表达式，自动生成电路。
Out1 = In5+In3&~In4&~In5+In1&~In2&~In3&~In4&~In5
Out2 = In3&~In4&~In5+In2&~In3&~In4&~In5
Out3 = In5+In4&~In5点击查看自动生成的电路

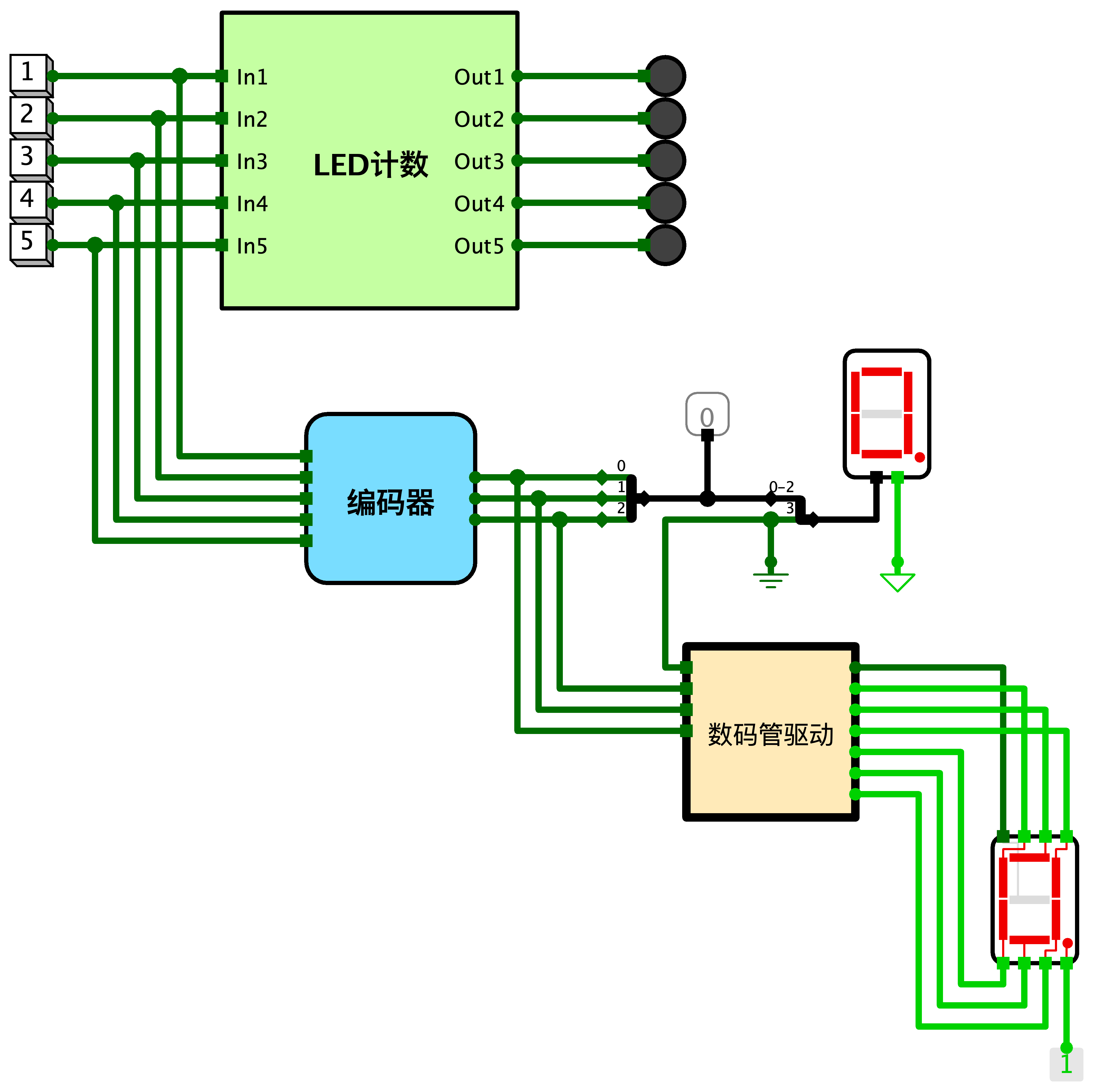

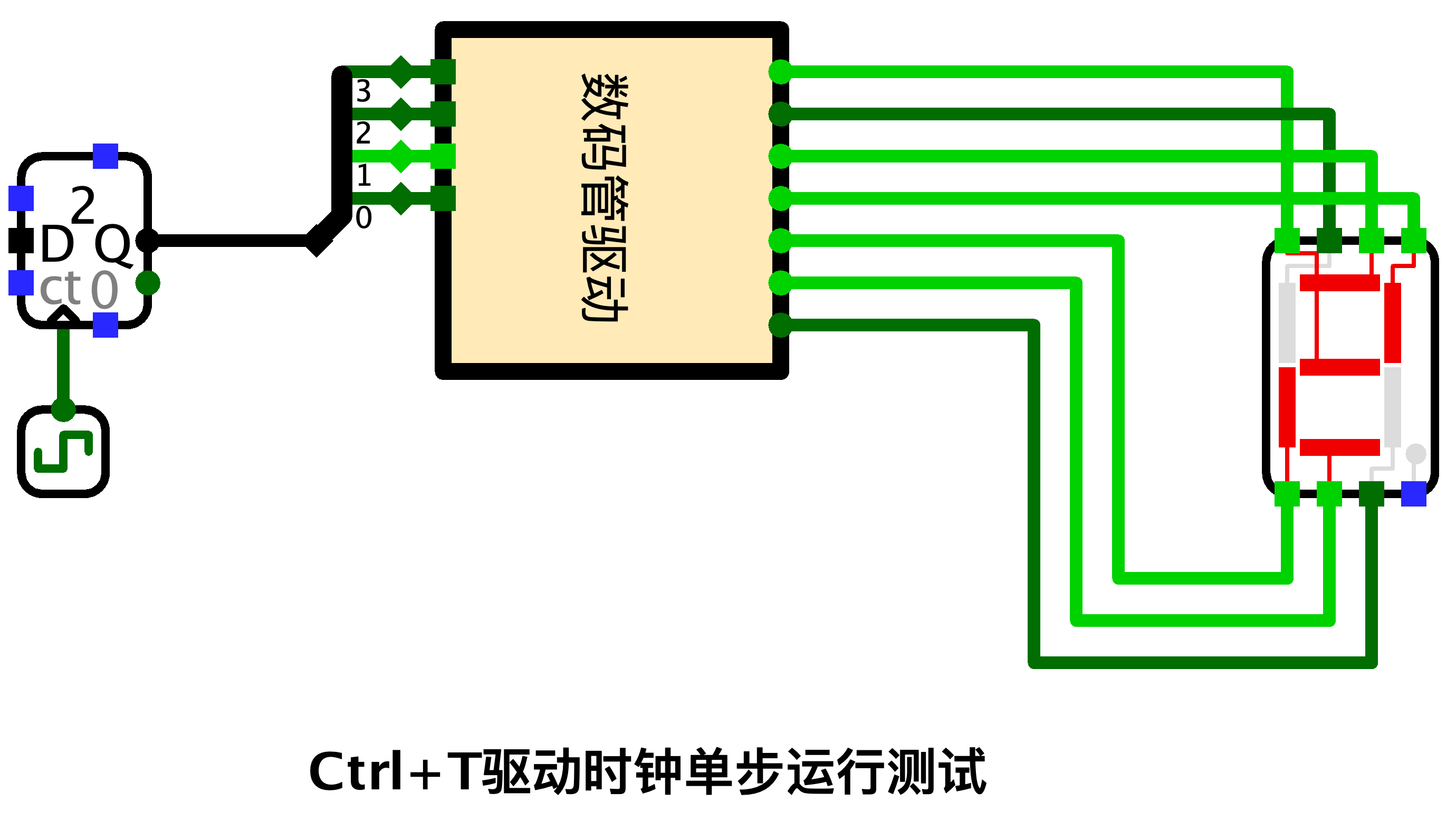

数码管驱动
TIP

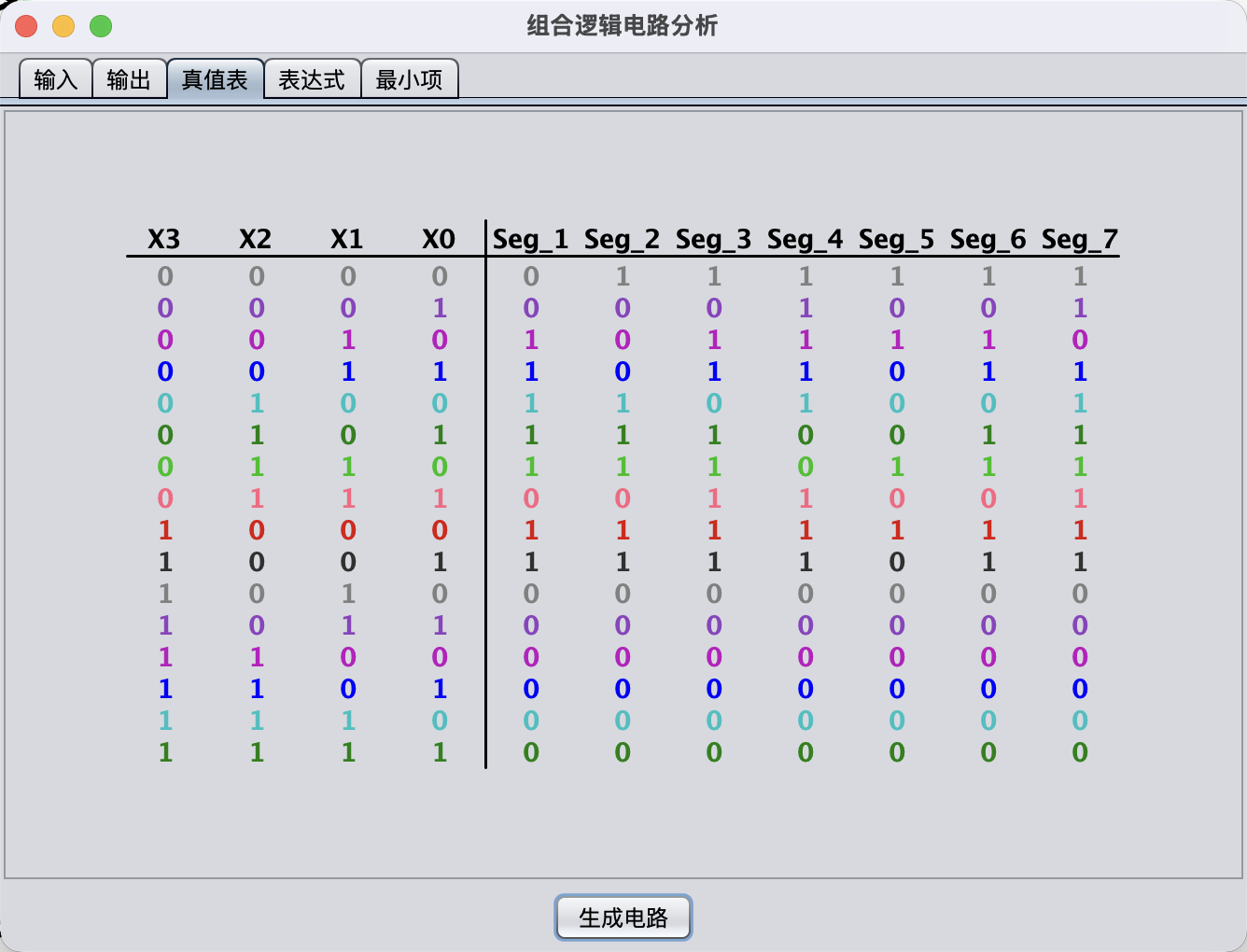

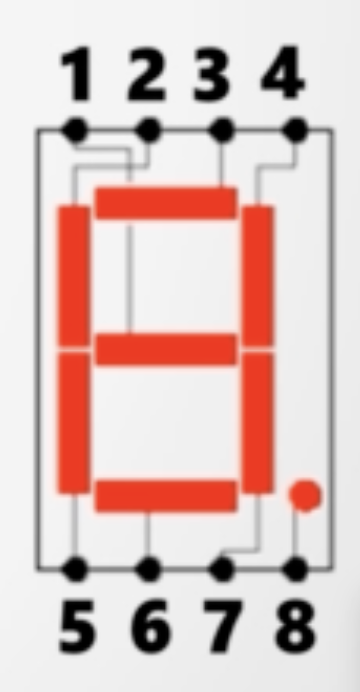

根据数字 0~9 对应的组合，填入真值表自动生成。
| 数字 | |
|---|---|
| 0 | 234567 |
| 1 | 47 |
| 2 | 13456 |
| 3 | 13467 |
| 4 | 1247 |
| 5 | 12367 |
| 6 | 123567 |
| 7 | 347 |
| 8 | 1234567 |
| 9 | 123467 |
点击查看自动生成的电路

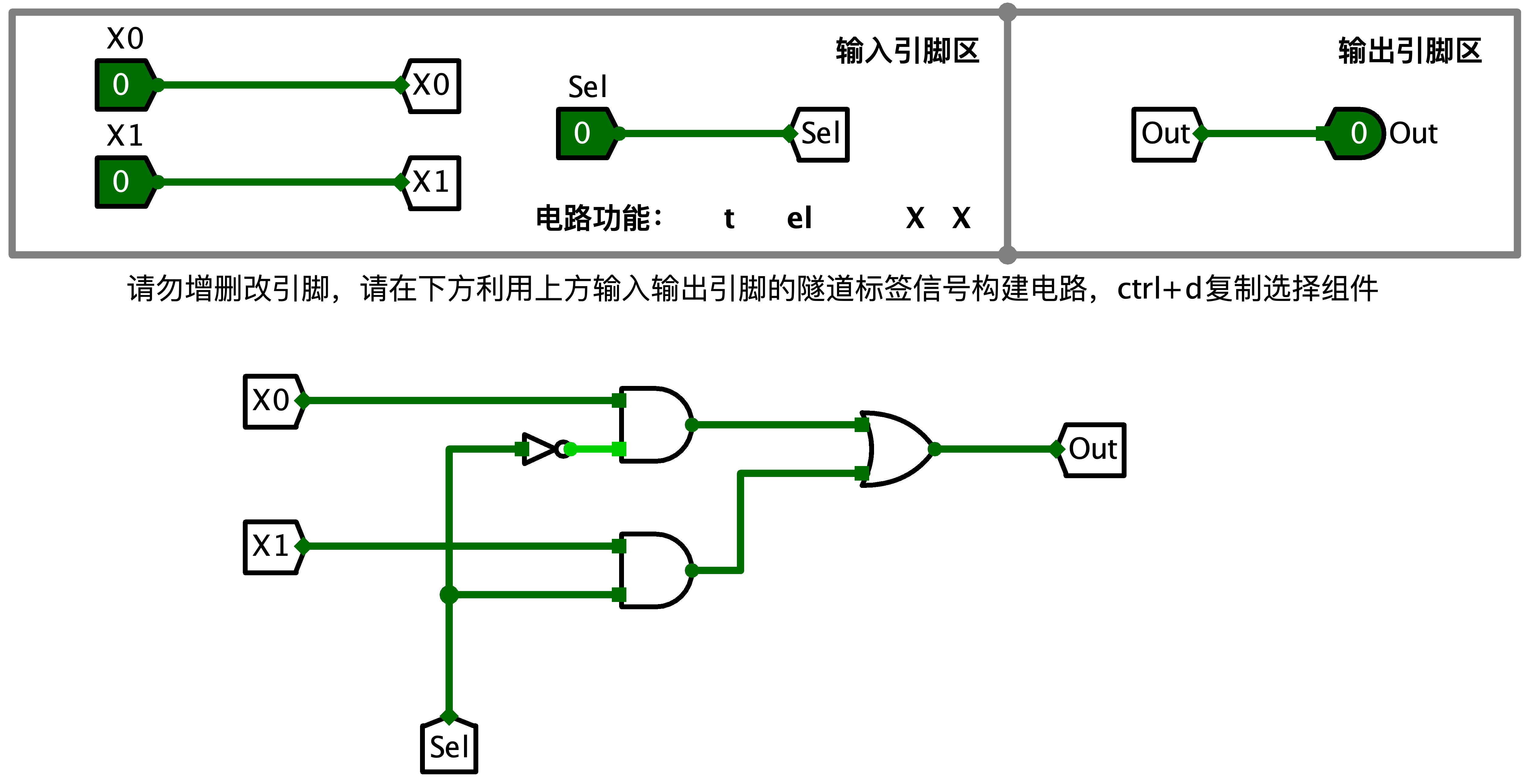

2 路选择器（1 位）
TIP
1 位 2 路选择器的布尔表达式如下：
Out = X0 ~Sel + X1 Sel

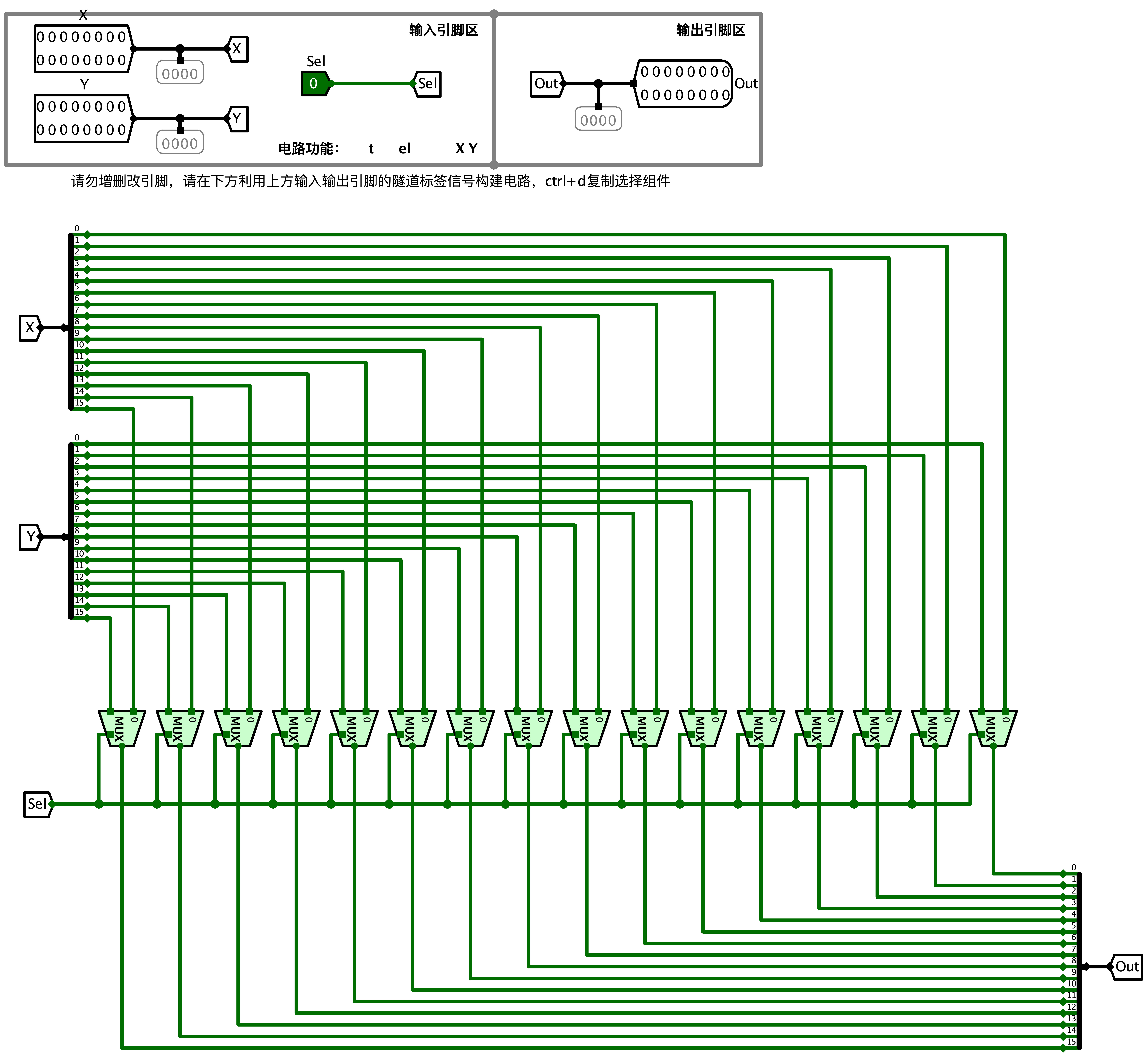

2 路选择器（16 位）
TIP
通过分线器，将 16 个 1 位并发成 1 个 16 位的。

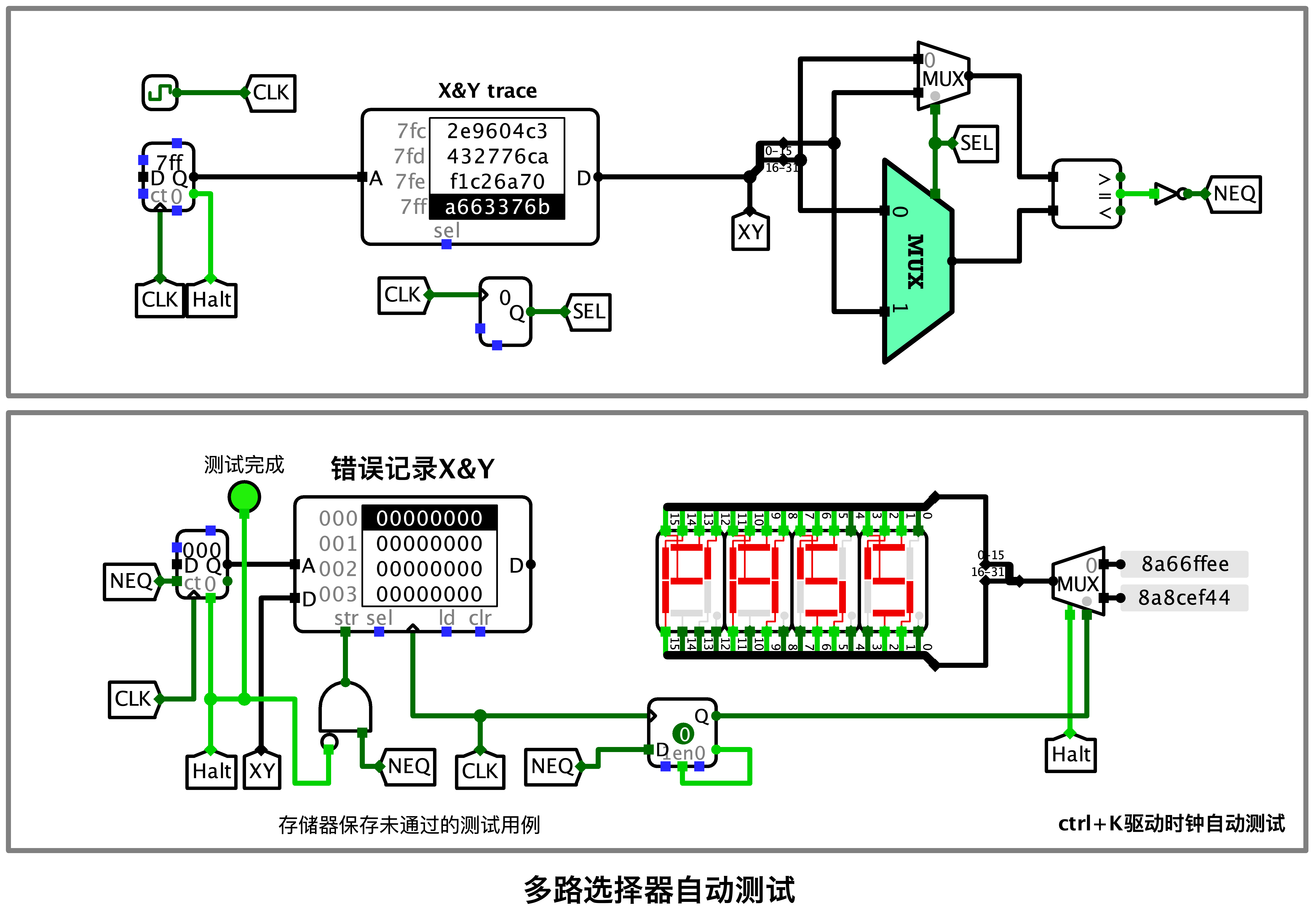

自动测试显示 PASS 表示测试通过，电路正确。
4 位无符号比较器
TIP
1 位无符号比较器的真值表：
| X | Y | Great (X>Y) | Equal (X=Y) | Less (X<Y) |
|---|---|---|---|---|
| 0 | 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 | 0 |
| 1 | 1 | 0 | 1 | 0 |
表达式：
Great = X ~Y
Equal = X Y + ~X ~Y
Less = ~X Y从高位到低位依次比较，高位相等时，再继续比较低位，4 位的表达式可以写为：
Great = X3 ~Y3 + (X3 Y3 + ~X3 ~Y3) X2 ~Y2 + (X3 Y3 + ~X3 ~Y3) (X2 Y2 + ~X2 ~Y2) X1 ~Y1 + (X3 Y3 + ~X3 ~Y3) (X2 Y2 + ~X2 ~Y2) (X1 Y1 + ~X1 ~Y1) X0 ~Y0
Equal = (X3 Y3 + ~X3 ~Y3) (X2 Y2 + ~X2 ~Y2) (X1 Y1 + ~X1 ~Y1) (X0 Y0 + ~X0 ~Y0)
Less = ~X3 Y3 + (X3 Y3 + ~X3 ~Y3) ~X2 Y2 + (X3 Y3 + ~X3 ~Y3) (X2 Y2 + ~X2 ~Y2) ~X1 Y1 + (X3 Y3 + ~X3 ~Y3) (X2 Y2 + ~X2 ~Y2) (X1 Y1 + ~X1 ~Y1) ~X0 Y0或者通过 4 个 1 位无符号比较器并发得到 4 位。
点击查看自动生成的电路

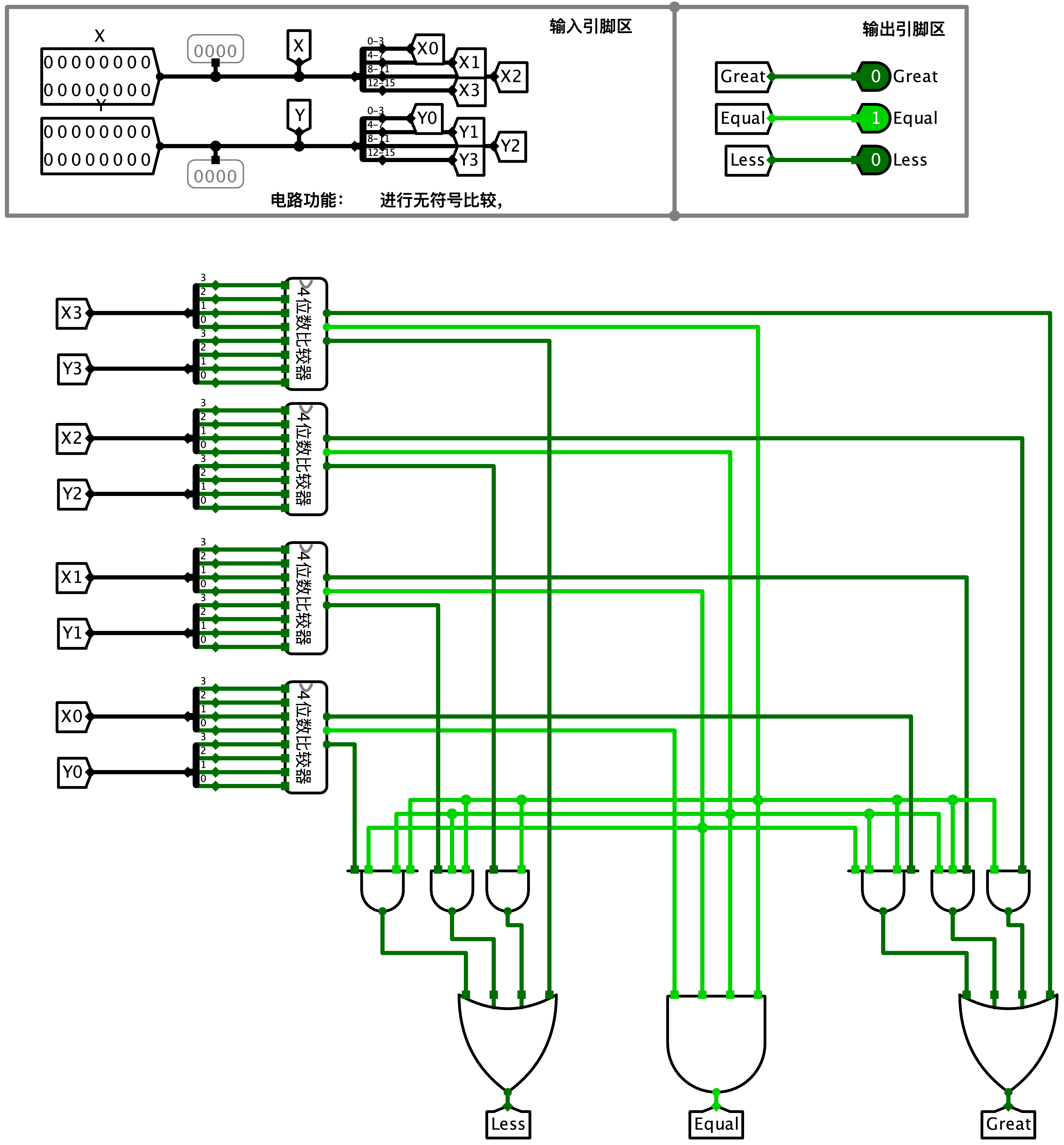

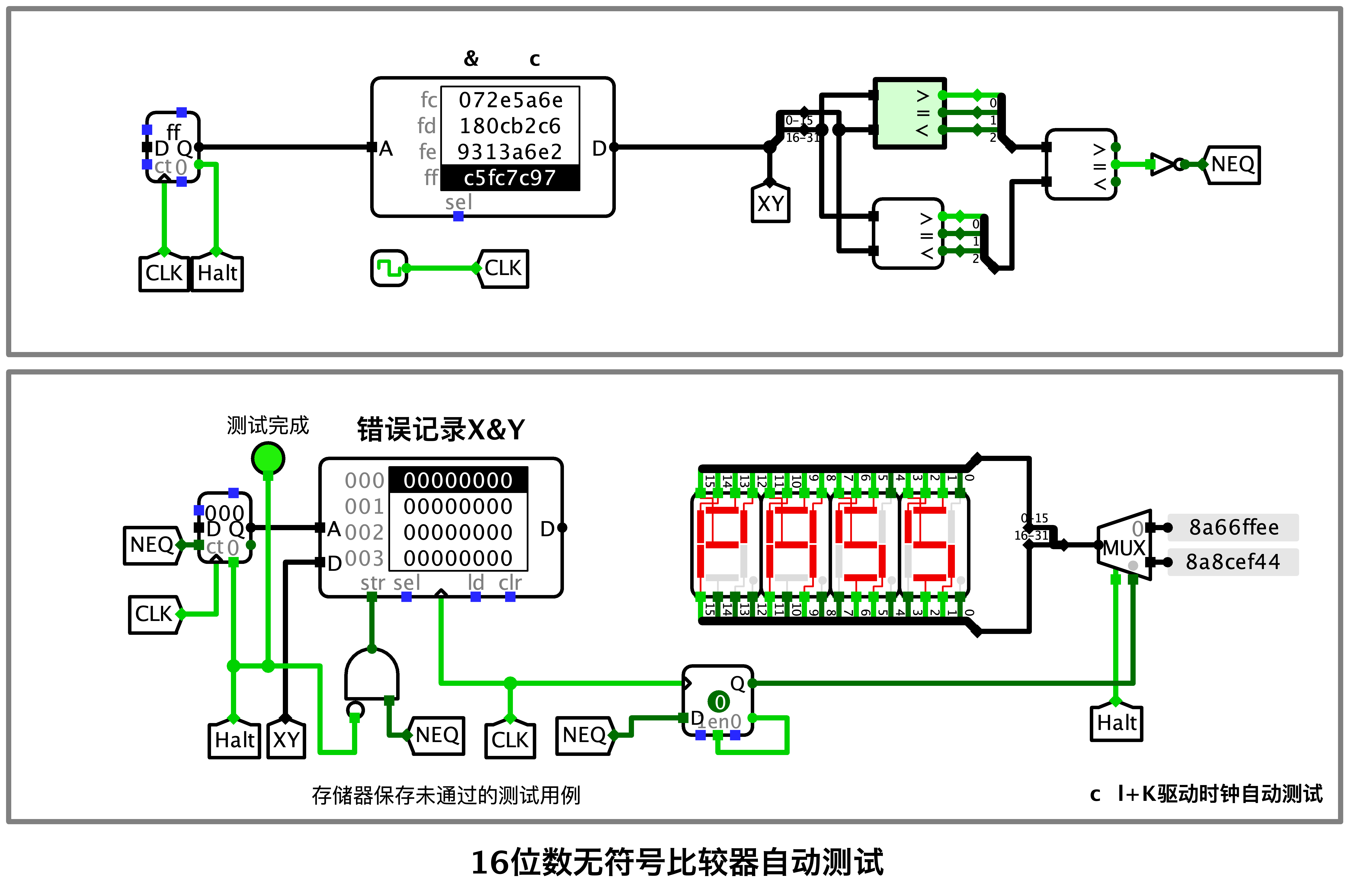

16 位无符号比较器
TIP
将 4 个 4 位无符号比较器并发，得到 16 位。
